Проектирование стальных конструкций: всеобъемлющее руководство

Что такое проектирование стальных конструкций и почему это важно?

Проектирование стальных конструкций — это процесс планирования стального здания до начала его строительства. Оно помогает инженерам определить, как следует расположить стальные балки, колонны и другие элементы, чтобы конструкция была прочной, безопасной и устойчивой. Проект гарантирует, что здание выдержит различные нагрузки и сохранит свою прочность на протяжении долгого времени.

По сути, в течение всего срока эксплуатации любое здание подвергается воздействию различных видов нагрузок и сил. Иногда это сильные ветры, землетрясения и другие стихийные бедствия. В то же время на здания постоянно действуют нагрузки, создаваемые оборудованием, людьми и другими факторами. Именно правильное проектирование здания позволяет обеспечить его способность выдерживать все эти воздействия.

Если эти факторы не будут учтены на этапе проектирования, конструкция может стать небезопасной, со временем получить повреждения или даже выйти из строя. Кроме того, грамотно спроектированная стальная конструкция также делает строительство более эффективным и экономичным. Она помогает инженерам рационально подбирать материалы, сокращает количество ненужных отходов и упрощает монтаж. В то же время это способствует снижению будущих затрат на техническое обслуживание и гарантирует соответствие здания нормам безопасности.

Процесс проектирования металлоконструкций: шаг за шагом

Теперь у вас есть общее представление о проектировании стальных конструкций и его важности. Верно? Имейте в виду, что этот процесс проектирования не происходит случайно. Напротив, перед возведением любого стального здания оно проходит тщательный процесс проектирования. Каждый этап помогает обеспечить безопасность, прочность и соответствие конструкции ее назначению. Итак, давайте пошагово рассмотрим, как на самом деле проходит процесс проектирования стальных конструкций.

Шаг 1: Определение расчетных условий и выбор подходящей конструктивной системы

Первым этапом проектирования металлоконструкций является анализ требований проекта. На этом этапе инженеры собирают такие сведения, как назначение здания, его размеры, местоположение, бюджет и климатические условия. Кроме того, они изучают строительные нормы и стандарты безопасности, которые необходимо соблюдать. Вся эта информация станет основой для проектирования и будет определять каждое решение на протяжении всего проекта.

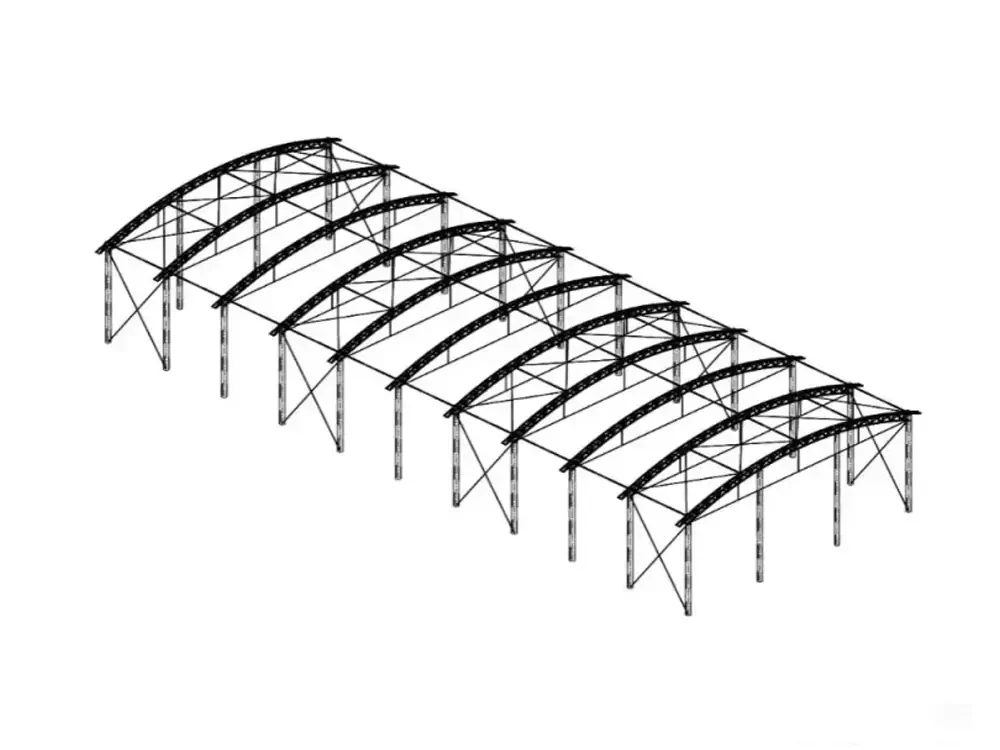

Как только проектные требования становятся ясными, инженеры выбирают наиболее подходящую конструктивную систему для здания. Конструктивная система — это основной каркас, поддерживающий всю конструкцию. Эта система также обеспечивает безопасную передачу нагрузок на фундамент. Выбор оптимальной системы зависит от назначения здания и нагрузок, которые оно должно выдерживать. Например, в некоторых зданиях используются стальные каркасы, а в других — фермы или портальные рамы.

Шаг 2: Рассчитать все возможные нагрузки и силы

После определения требований к зданию следующим этапом становится расчет всех нагрузок, которые будут действовать на стальную конструкцию в течение всего срока её эксплуатации. Нагрузка — это любой вес или сила, действующая на стальное здание. Инженеры тщательно оценивают эти нагрузки, чтобы спроектировать конструкцию, достаточно прочную для их безопасного выдерживания. Не забывайте, что стальная конструкция выдерживает не только один вид нагрузки. Она должна выдерживать свой собственный вес, а также вес людей, мебели, машин и оборудования, находящихся внутри здания.

Помимо этого, в зависимости от местоположения здания, оно также должно выдерживать воздействие таких сил, как сильный ветер, обильные снегопады или землетрясения. Инженеры изучают все эти условия, прежде чем переходить к следующему этапу проектирования. После расчёта каждой нагрузки инженеры также учитывают, как различные нагрузки будут действовать одновременно. Например, на здание может действовать его собственный вес, а также сильный ветер или землетрясение. Знание этих комбинаций нагрузок помогает инженерам выбирать более надёжные конструкции.

Шаг 3: Постройте конструктивную модель и проследите путь передачи нагрузки

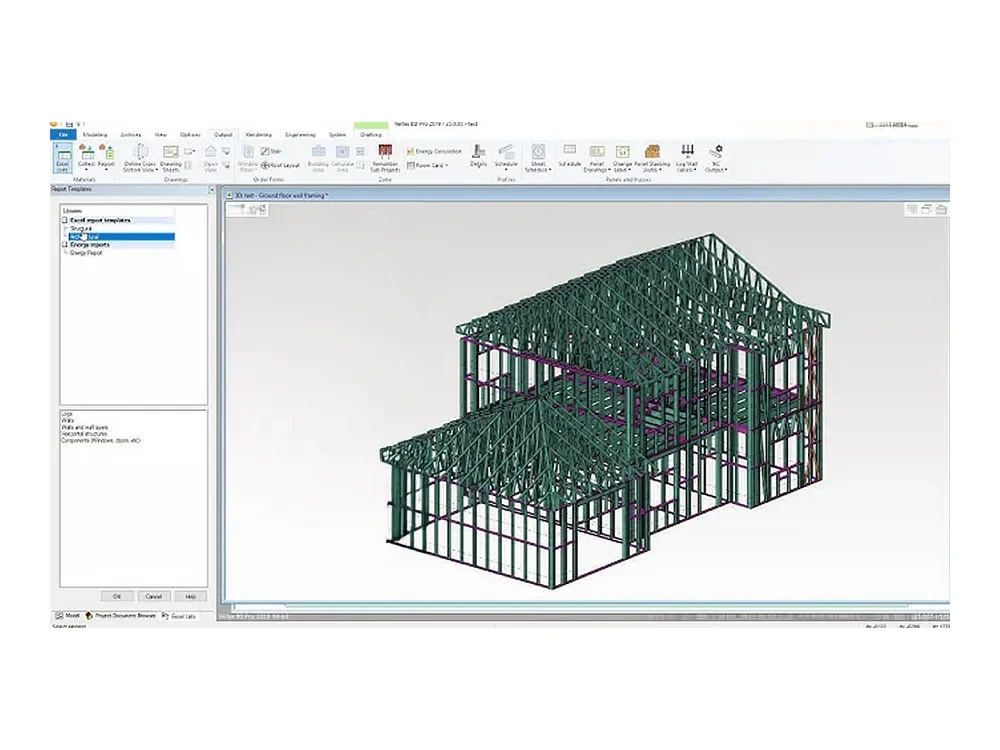

Теперь, когда инженеры точно определили различные нагрузки, пришло время создать конструктивную модель здания. Эта модель показывает, как различные стальные элементы, такие как стальные балки, колонны и раскосы будут соединены между собой. Это помогает инженерам представить, как будет функционировать вся конструкция, ещё до начала строительства.

После создания этой модели инженеры прослеживают путь передачи нагрузки. Путь передачи нагрузки — это маршрут, по которому вес и силы перемещаются по конструкции. Например, вес крыши передается на балки. Затем он передается на стальные колонны и, наконец, до фундамента и грунта. Эти расчёты помогают им спроектировать здание таким образом, чтобы все нагрузки безопасно передавались по своим путям.

Шаг 4: Проектирование соединений, оснований колонн и болтов

Сейчас ведётся проектирование основного стального каркаса. Верно? Далее инженеры разрабатывают детали, которые будут скреплять все элементы воедино. К ним относятся соединения между стальными элементами, основания колонн и анкерные болты. Безусловно, эти детали меньше по размеру, чем балки и колонны, но они играют очень важную роль в обеспечении прочности стального здания.

Итак, во-первых, это соединения. Они соединяют стальные балки, колонны и другие элементы конструкции, передавая нагрузки от одной части конструкции к другой. Основания колонн соединяют стальные колонны с бетонным фундаментом. При этом анкерные болты прочно фиксируют колонны на месте. В совокупности эти компоненты обеспечивают устойчивость конструкции и предотвращают нежелательные перемещения.

Шаг 5: Совмещение стального каркаса с общей планировкой здания

После разработки проекта основного стального каркаса инженеры проверяют его совместимость с остальными элементами здания. Они следят за тем, чтобы каркас — в частности, балки и колонны — был размещен в нужных местах, чтобы не перекрывать стены, двери или другие конструктивные элементы здания. На этом этапе они также проверяют, достаточно ли места для прокладки электропроводки, сантехнических систем, отопления и вентиляции. Все это помогает гарантировать, что все элементы здания будут гармонично сочетаться друг с другом и не создадут никаких проблем в ходе строительства.

Шаг 6: Проверка, оптимизация и анализ проекта

Теперь настал последний этап: тщательное изучение всего проектирование зданий со стальным каркасом. Инженеры проверяют каждую деталь конструкции, чтобы убедиться в её прочности, безопасности и соответствии всем проектным требованиям. Они также удостоверяются, что проект соответствует строительным нормам и стандартам безопасности. Если они обнаруживают какие-либо проблемы или возможности для улучшения, они вносят необходимые изменения.

Например, они могут скорректировать размер балки и усовершенствовать соединение. На этом этапе, при необходимости, инженеры также могут уменьшить количество используемой стали, чтобы сделать здания более легкими. После того как все проверено и одобрено, проект считается завершенным. Затем готовятся окончательные чертежи и документация для изготовления и строительства.

Стандарты и нормы проектирования стальных конструкций по регионам

Следует помнить, что в разных странах действуют свои собственные правила проектирования стальных конструкций. Эти правила называются стандартами или нормами проектирования стальных конструкций. Они определяют, как инженерам следует проектировать стальное здание, чтобы оно было прочным, безопасным и способным выдерживать различные нагрузки. Однако при проектировании стальной конструкции инженеры должны сначала уточнить, каким именно стандартом или нормой проектирования им необходимо руководствоваться.

Им следует использовать одну правильную систему, а не смешивать правила из разных стандартов. Почему? Потому что каждый стандарт предусматривает свой собственный подход к расчету нагрузок, проектированию соединений и проверке безопасности. Ниже приведена таблица, в которой представлены некоторые распространенные стандарты проектирования стальных конструкций по регионам.

Регион/Страна	Стандарт проектирования стальных конструкций
Соединенные Штаты	AISC 360
Европа	Еврокод 3 (EN 1993)
Великобритания	Еврокод 3 (Национальное приложение Великобритании)
Канада	CSA S16
Австралия и Новая Зеландия	AS/NZS 4100
Индия	IS 800
Китай	GB 50017
Япония	Стандарты AIJ

Проблемы при проектировании стальных конструкций

Нет сомнений в том, что сталь является одним из самых прочных и надёжных строительных материалов. Однако проектирование стальных конструкций не всегда является простым делом. Перед началом строительства инженеры сталкиваются со множеством сложностей. Ниже приведён перечень типичных сложностей, возникающих при проектировании стальных конструкций.

• Управление затратами и эффективностью

Одной из самых сложных задач при проектировании стальных конструкций является поиск оптимального баланса между стоимостью и прочностью. Конструкция должна быть достаточно прочной, чтобы безопасно выдерживать все предполагаемые нагрузки. В то же время в ней не должно использоваться слишком много стали, так как это приведет к увеличению затрат. Чтобы решить эту проблему, инженеры тщательно определяют размеры и количество стальных балок и колонн, стремясь найти оптимальный баланс.

• Для соблюдения стандартов безопасности

Безопасность — ещё одна серьезная задача при проектировании стальных конструкций. Здание должно быть достаточно прочным, чтобы выдерживать собственный вес, вес людей и оборудования, находящегося внутри него. Кроме того, оно должно противостоять внешним нагрузкам, таким как ветер и землетрясения. Поэтому инженеры должны уделять пристальное внимание расчёту этих нагрузок и проектированию каждой детали, чтобы предотвратить повреждения или разрушение. Все это требует времени и тщательного планирования.

• Защита стали от коррозии

Сталь может ржаветь при длительном воздействии влаги, дождя или химических веществ. Ржавчина ослабляет материал и сокращает срок службы всей конструкции, если не принимать меры по её устранению. Поэтому, помимо прочности, инженерам необходимо также учитывать, как защитить сталь от ржавчины. Для решения этой проблемы они выбирают такие методы защиты, как цинкование или нанесение защитных покрытий.

• Проектирование с учетом различных погодных условий

Здания, расположенные в разных местах, подвержены воздействию различных условий окружающей среды. Верно? Например, в некоторых регионах выпадает много снега. В то же время в других регионах наблюдаются сильные ветры, высокие температуры или частые землетрясения. Поэтому для каждого из этих мест разрабатывается своя конструкция стального каркаса, позволяющая справиться с этими условиями.

• Эстетическая интеграция

Стальная конструкция должна быть не только прочной, но и эстетически привлекательной. Для достижения такого эстетического эффекта инженеры обычно сотрудничают с архитекторами. Они следят за тем, чтобы стальной каркас гармонировал с общим дизайном и стилем здания. Однако при этом не следует жертвовать прочностью, что может представлять собой определенную сложность.

Часто задаваемые вопросы

Какая информация необходима для проектирования здания из стали?

Прежде чем приступить к проектированию стальной конструкции, инженерам необходим перечень сведений. К ним относятся:

• Назначение здания,
• Размер, местоположение
• Расчетные нагрузки
• Местные погодные условия
• Бюджет
• Строительные нормы и правила.

Вся эта информация помогает разработать безопасный и подходящий проект.

Может ли производитель стали спроектировать здание для другой страны?

Да, многие производители стальных конструкций могут проектировать здания для других стран. Однако при проектировании необходимо соблюдать местные строительные нормы, стандарты безопасности и учитывать погодные условия.

Сколько времени занимает процесс проектирования?

Сроки проектирования в основном зависят от масштаба и сложности проекта. Если речь идет о небольших зданиях, это займет несколько недель. Однако на реализацию крупных или более сложных проектов может уйти несколько месяцев.

Заключение

Здания со стальными каркасами окружают нас повсюду — от заводов до складов и аэропортов. Они ежедневно выдерживают все виды нагрузок и сил и сохраняют свою прочность на протяжении десятилетий. Настоящая сила, лежащая в основе этого, заключается в тщательном проектировании стальных конструкций. Это кропотливый процесс планирования каждой детали здания, чтобы оно было безопасным, прочным и функциональным.

Однако этот процесс включает в себя ряд этапов, которые я рассмотрел в данном руководстве. Грамотно спроектированная стальная конструкция не только обеспечивает безопасность, но и позволяет сократить отходы материалов и снизить затраты. В настоящее время, с ростом популярности стальных зданий, проектирование стальных конструкций приобретает всё большее значение. Здание невозможно построить без надлежащего проекта. Однако при проектировании инженеры также сталкиваются с некоторыми трудностями. Но тщательное планирование помогает им справиться со всеми этими трудностями.
